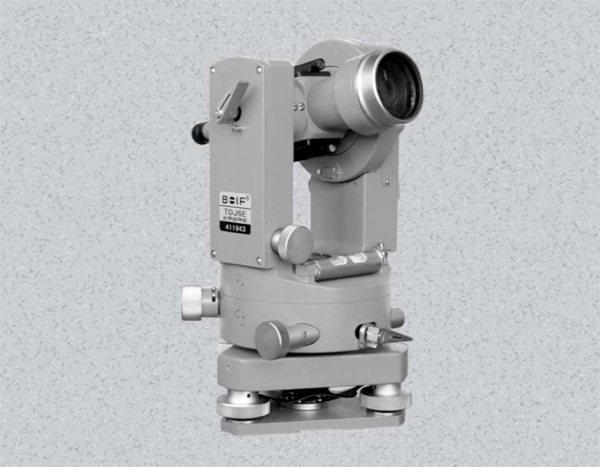

TDJ6、TDJ6E及TDJ6AE型经纬仪是我国大地测量仪器系列中的中等精度光学经纬仪，用方向观测法，其一测回水平方向测量标准偏差不超过6″，产品性能，参数符合J6级光学经纬仪GB／T 3161-2003国家标准规定。
本仪器在国防建设，大地测量和工程测量中占有重要地位。主要用于比例尺地形图的测制，经纬仪导线测量及低等级的控制测量，也适用于城市建设、公路、桥梁、矿山、农田水利、森林等各个部门中。
本仪器备有多种附件，用于扩大仪器使用范围，以满足各种测量之需要，附件装卸方便、使用可靠。
■ X型长摆式竖盘指标自动补偿器，具有良好的抗高频振动性能
■ 彩色读数视场，使读数方便、舒适清晰
■ 垂直角度及水平角度用光学测微器可直读到1′或1cc
■ 望远镜采用正、倒像两种，可配通用基座
■ 独特设计的空气阻尼结构，稳定可靠
|
型号
|
TDJ6E
|
TJD6
|
|
测量范围
|
0o- 360o
|
|
一测回水平方向标准偏差
|
6″
|
|
一测回垂直角测量标准偏差
|
10″
|
|
望远镜
|
成像
|
正像
|
倒像
|
|
放大倍数
|
30x
|
28X
|
|
物镜有效口径
|
40mm
|
|
视场角
|
1°30′
|
|
最短视距
|
2m
|
|
视距乘常数
|
100
|
|
视距加常数
|
0
|
|
镜筒长
|
172mm
|
|
水准器
|
长水准器
|
30″/2mm
|
|
圆水准器
|
8′/2mm
|
|
|
水平度盘分划直径
|
94mm
|
|
水平度盘分划值
|
1°
|
|
竖直度盘分划直径
|
76mm
|
|
竖直度盘分划值
|
1°
|
|
带尺分划值
|
1′
|
|
读数显微镜
|
水平系统放大率
|
68X
|
|
垂直系统放大率
|
65.4X
|
|
竖盘指标自动补偿器
|
工作范围
|
±2′
|
|
安置误差
|
±1″
|
|
光学对点器
|
放大倍数
|
3X
|
|
视场角
|
5o
|
|
调焦范围
|
0.5m～∝
|
|
仪器规格
|
仪器净重
|
4.3kg
|
|
仪器横轴中心高
|
207mm
|
|
仪器体积
|
286mm×136mm×130mm
|
