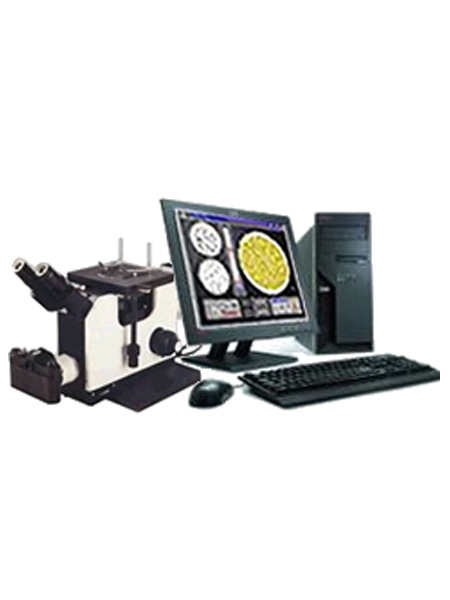

数码金相定量分析系统GX60-DS的具体信息：
一用途：
用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研和教学领域的得力助手，是同步于当今世界在显微领域的新技术。
系统接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。
系统还配置了金相图像分析计算机操作系统（专业金相图谱分析软件SRMAS），可以对金相图谱进行进行实时研究分析，如晶粒度测量评级；非金属夹杂物测量评级；珠光体、铁素体含量的测量评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量等的分析、统计及输出图文报告。
二、技术参数：
1.结构： 三目倒置式 目镜筒倾角45 ° 瞳距和屈光度可调 4物镜转换器
2.总放大倍率： 显微镜100 -1250× (图像100 - 3000×)
3.平场消色差物镜： 10×，20×，40×，100× (油半平场)
4.平场目镜： 10×，12.5×(5×惠更斯)
5.分划目镜测微尺： 10× 平场可变焦格值0.1 mm 测微尺 格值0.01 mm / 1 mm
6.双层机械载物台： 180 × 155 mm 移动范围75 × 50 mm
7.调焦机构： 同轴粗微动 限位保护 升降范围30 mm 微调0.002 mm
8.偏光装置： 起偏和检偏镜组 (插片)
9.照明系统： 明场系统 亮度可调 卤素灯30W/6V带滤色片
|
平场消色差物镜PL
|
总放大倍率
|
图像系统
|
|
放大倍率
|
数值孔径
|
系统
|
视场直径（mm）
|
工作距离（mm）
|
目镜
PL10×
|
目镜PL12.5×
|
物方视场（mm）
|
放大倍率±
|
|
PL10×
|
0.25
|
干
|
1.80
|
8.90
|
100×
|
125×
|
0.9×0.7
|
200×
|
|
PLL20×
|
0.35
|
0.90
|
4.55
|
200×
|
250×
|
0.45×0.35
|
400×
|
|
PLL40×
|
0.65
|
0.45
|
2.45
|
400×
|
500×
|
0.23×0.17
|
800×
|
|
PL100×
|
1.25
|
油
|
0.17
|
0.44
|
1000×
|
1250×
|
0.09×0.07
|
2000×
|
