| 投影立式光学计 |
|
| |
投影立式光学计 |
|
| 简短介绍：
临沂正衡化玻仪器有限公司专业提供各型号投影立式光学计，如有需要敬请咨询0539-8267076 |
|
|
|
|
|
|
|
|

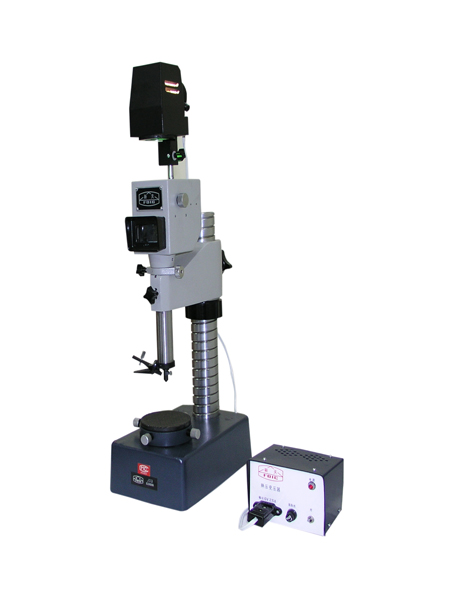

投影立式光学计JD-3
一、特点
投影立式光学计JD-3是一种精密光学机械端度计量仪器，利用标准量块与被测件相比较的方法来测量零件的外形尺寸。仪器采用腊屏新技术，附加读数放大镜，视场亮度匀称、像质清晰、测量精度高和数据稳定可靠，对小尺寸精密零件的检测尤为方便。广泛用于计量测试院所、企业计量室、工量具与精密零件制造企业，也是各大专院校典型教学仪器之一。
二、用途
|
•
|
用标准器(如量块)与试件以比较法来测量零件的外形尺寸。
|
|
•
|
检定量块、量规、线形,板形物体的厚度，外螺纹的中径。
|
|
•
|
圆柱形和球形工件的直径，及平行平面等精密量具和零件的外形尺寸等。
|
|
•
|
对薄膜如：铝箔、包装膜、纸张等厚度的测量。
|
|
•
|
一机两用，将投影光学计镜管装在机床上，可直接控制加工尺寸。
|
|
•
|
具在过程控制及在线测量中，对被测件作微小位移量测量。
|
三、技术参数
|
系统
|
主要技术参数
|
|
测量范围
|
0-180mm
|
|
直接测量范围
|
±0.1mm
|
|
示值误差
|
≤60μm：±0.20μm,≥60μm：±0.25μm
|
|
示值稳定性
|
0.1μm
|
|
读数方式
|
光学投影屏
|
|
总放大倍数
|
1000×
|
|
测量压力
|
2±0.2(N)
|
|
分划板
|
分划板分度值0.001mm,分度范围±0.1mm
|
|
零位调节范围
|
20格
|
|
测量杆自由升降距离
|
0.5mm
|
|
照明系统
|
可调光卤钨灯(6V/20W)或LED
|
|
输入功率
|
AC220V/50Hz
|
|
仪器质量
|
体积340х160х750mm3,重量21kg
|
|
|
|
|
|
|
| |
|
|
