产品概述：

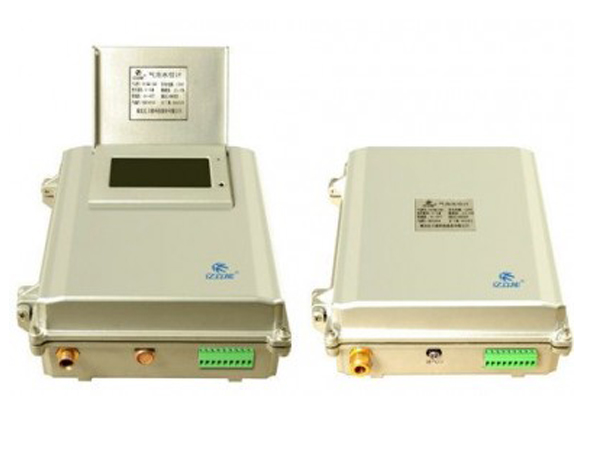

SMQD系列智能气泡水位计是我公司自主研发和生产的高精度高量程水位传感器，该款产品的成功研发打破了国外同类产品在中国长达20多年的垄断地位和高价位局面。直接使用了2道空气过滤技术，通过净化空气压缩传递压力，无需使用繁琐高昂的氮气瓶；并采用了软件设置和数据修正技术，具有仪器自动检测、故障记录、自动重启修复技术，在业界领先的超低功耗技术同时，保证了传感器的高效稳定性和长久寿命，更加适合我国国情和使用环境等特点。为了方便野外现场巡检更方便，可选配4.3英寸显示屏，可不用笔记本现场查看数据，使设备运行和维护更省心。

用途范围：

       SMQD智能气泡水位计主要应用于水文站水位观测点不方便建井或费用昂贵的地区；水利水文、水库、山洪灾害、中小河流、水资源、水力发电厂、石油、化工、煤矿、污水处理厂、水厂以及大坝测压管等水位监测。

产品特点：

◆双温度补偿设计，精度和可靠性更高；

◆具有自动检测、故障记录、自动重启功能；

◆可存储大于5年的采集数据，可现场导出记录；

◆具有2级空气过滤，气压智能衡定，具有清堵功能；

       ◆多重水位滤波，智能平均波浪影响功能；

◆业界最低功耗，休眠时RS232/RS485/SDI12端口仍保持在线；

◆面板按键设计，一键式气管冲刷和单次测量；

◆无需建测井，无需氮气瓶，安装、使用和维护方便；

◆宽电源供电，防反接；端口防雷保护，过流过压保护；

◆可选配彩色触摸屏（型号SMQT）。

触摸屏特点：

◆全触摸操作，无操作自动延时关闭功能

◆可实时显示水位计测量数据和运行状况

◆可查看水位计所有参数并能配置

◆可查看历史数据和故障记录；

       ◆可直接对水位计所有功能进行调试和和测试



技术参数指标：

量     程：30m/40m/50m/60m/70m/80m（可定制100m） ；

供电电压：DC9.6～25V；

分辨率：1mm；

精度： ±0.05%/FS（根据量程的变化有所不同）；

长期稳定性： ≦±0.01%每年；

温    度：工作温度(-20℃～65℃)，储存温度（-40℃～80℃）；

湿    度：95%RH；

动力形式：隔膜气泵；

气    源：空气；

气压形式：自动气路衡定；

净化工艺：2级空气过滤；

存储时间：>5年（可升级为更大存储器）；

应用范围：水位、油、其它化学液体等；

测量间隔：(1-60)分钟可任意设置；

测量速率：(15-60)S/次；

通讯输出： RS485或RS232或SDI-12接口，标准MODBUS-RTU和SDI-12协议；

功    耗：待机<0.6mA，休眠<0.1mA；

密度设置：0.001-2.000可任意设置(默认为1.000)；

传感器特性：极限承受压力为2倍量程；

使用寿命：大于100万次采集；

防护等级：IP54；

测量气管：3/8NPT；

气管性能：工作温度-35℃~80℃，使用寿命大于10年；

电磁兼容：EN61000-6-2:2005/EN61000-6-3:2007/EN61326-2-3:2006；

壳体材质：铝镁合金；

壳体规格：285mm×217mm×95mm；

屏幕规格：4.3”TFT，电阻触摸，分辨率480X272（另型号SQTD）。

配置选件：

1. 水下滤波器

2. 气管：3/8NPT

3. 不锈钢机箱
